Qué es el cromado: proceso, tipos y beneficios

Qué es el cromado: proceso, tipos y beneficios

El cromado - es el proceso de galvanizar una fina capa de cromo sobre una superficie de metal o plástico para mejorar su apariencia, dureza y resistencia a la corrosión. Se utiliza con fines decorativos, como molduras de automóviles, electrodomésticos y en aplicaciones funcionales que incluyen piezas de máquinas y herramientas industriales. Este artículo explica cómo funciona el cromado, los principales tipos, beneficios y usos comunes, así como los factores clave a considerar al elegir un método de cromado.

¿Qué es el cromado?

El cromado, también llamado cromado, es un proceso de acabado de superficies en el que se galvaniza una fina capa de metal cromado sobre un objeto sólido. En pocas palabras, la pieza que se va a recubrir se sumerge en una solución electrolítica que contiene cromo (a menudo ácido crómico) y se aplica una corriente eléctrica para depositar el cromo en la superficie. El resultado es un recubrimiento de cromo brillante, duro y pegajoso que se adhiere a nivel molecular al sustrato (generalmente metal, aunque el plástico se puede cromar después de una preparación especial).

Visualmente, proporciona un acabado distintivo, brillante y similar a un espejo. Funcionalmente, incluso una fina capa de cromo mejora significativamente las propiedades de la superficie; aumenta la dureza de la pieza y la resistencia al desgaste, protege contra la corrosión y puede hacer que la superficie sea más fácil de limpiar.

Una breve historia del cromado

El descubrimiento del cromo como material de revestimiento viable se atribuye a George Sargent, quien publicó una investigación fundamental sobre el revestimiento de cromo en 1907. Sin embargo, las aplicaciones comerciales no surgieron hasta la década de 1920, gracias a los investigadores de la Universidad de Columbia Colin Fink y Charles Eldridge, quienes desarrollaron un proceso industrial confiable para depositar cromo sobre sustratos metálicos.

Las décadas de 1970 y 1980 fueron un punto de inflexión cuando la creciente conciencia de la toxicidad del cromo hexavalente condujo a regulaciones ambientales y de seguridad industrial más estrictas en todo el mundo. Esto impulsó la investigación sobre el cromado trivalente, que ofrecía una alternativa más segura y respetuosa con el medio ambiente.

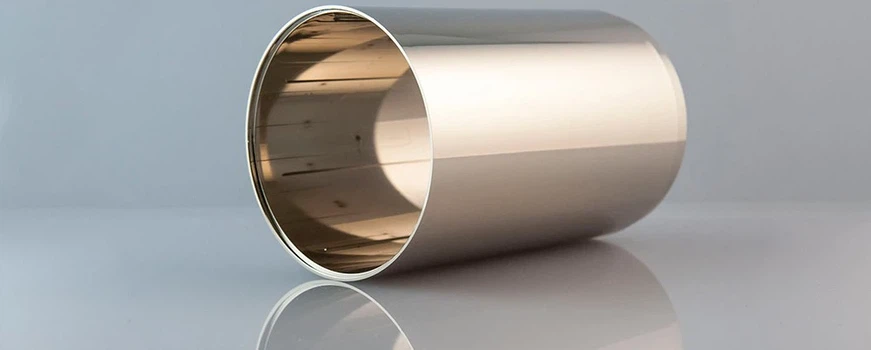

Cómo funciona el cromado

El cromado se realiza mediante galvanoplastia, utilizando una corriente eléctrica para depositar metal de una solución sobre una pieza conductora.

En una configuración típica, el artículo que se va a revestir está hecho de un cátodo (electrodo negativo) y un ánodo adecuado (a menudo una aleación de plomo para baños de cromo) es un electrodo positivo, ambos sumergidos en un baño de revestimiento que contiene una solución de cromo.

Cuando pasa una corriente continua a través de la solución, los iones de cromo cargados positivamente se reducen y se depositan en el cátodo (pieza de trabajo). Con el tiempo, se forma una fina capa de cromo en la superficie del objeto.

Preparación antes de aplicar cromado.

Esta electrodeposición se suele realizar tras un tratamiento previo adecuado para asegurar una buena adhesión. Normalmente, la preparación incluye:

1. Limpieza y desengrase

Retire la suciedad, grasa, aceites o cualquier otro contaminante de la superficie. Incluso los residuos más pequeños pueden evitar que el recubrimiento se pegue, provocando descamación o formación de ampollas.

2. Pulido de superficies

Para el enchapado decorativo, el metal base a menudo se pule hasta obtener una superficie lisa antes del enchapado, ya que la capa de cromo es delgada y reflejará la superficie subyacente.

3. Grabado/Activación

Una pieza metálica limpia se somete a inmersión de activación (a menudo en ácido diluido) para micrograbar la superficie. Esto crea una superficie reactiva ligeramente rugosa que ayuda a que la capa de cromo se adhiera.

4. Imprimación

A veces, se golpean aleaciones de zinc o cobre fundido a presión antes de aplicar níquel al cobre. Aumenta la resistencia a la corrosión y ayuda a lograr un brillo uniforme. Generalmente no se utiliza imprimación excepto en casos excepcionales de cromado duro sobre piezas de metales ferrosos.

Parámetros básicos al aplicar cromado.

El cromado - es un proceso electroquímico estrictamente controlado y la calidad del cromado final depende del control de varios parámetros importantes.

1. Densidad actual

La densidad de corriente se refiere a la cantidad de corriente eléctrica aplicada por unidad de superficie de la pieza de trabajo. Determina la velocidad a la que se aplica el cromo: una baja densidad de corriente puede provocar un revestimiento lento y una cobertura desigual. Las altas densidades de corriente pueden provocar quemaduras, picaduras o superficies rugosas.

Gamas típicas: Para cromo decorativo - 4-10 A/dm2, para cromo duro - 20-60 A/dm2.

2. Temperatura del baño

Demasiado bajo, lo que reduce la velocidad del recubrimiento y la mala adherencia. Demasiado alto, aumentando la volatilidad, la inestabilidad del baño y los depósitos gruesos.

Rango óptimo: de 45 grados a 60 grados (de 113 grados F a 140 grados F)

3. Tiempo de recubrimiento

El tiempo de recubrimiento determina el espesor total de la capa de cromo.

Aplicación de cromo decorativo: ~30 segundos a varios minutos, aplicación de cromo duro: de varios minutos a horas, dependiendo del acabado deseado

4. Composición del baño

La solución suele contener:

• Ácido crómico (CRO₃): ​​principal fuente de iones de cromo
• Catalizadores: controlan la eficiencia del recubrimiento y las propiedades de deposición, p.e. ácido sulfúrico o aditivos patentados
• Aditivos adicionales: mejoran el brillo, la dureza y la microestructura.

5. Agitación y filtración.

Es común la purga de aire o la agitación mecánica. La agitación suave promueve una distribución uniforme de los iones alrededor de la pieza de trabajo, mientras que la filtración elimina los contaminantes que podrían causar inclusiones o defectos en la superficie.

Métodos básicos de cromado.

Los procesos de cromado se pueden clasificar en términos generales según la valencia química del cromo utilizado en el baño de cromado. Hay tres métodos principales:

1. Cromado hexavalente (cr⁶⁺)

El cromado hexavalente - es un método tradicional que se utiliza desde la década de 1920. Se basa en ácido crómico (CRO₃) en solución, donde el cromo se encuentra en estado de oxidación + 6 -, de ahí el nombre hexavalente.

composición química

Los baños de cromo hexavalente se componen principalmente de ácido crómico con una pequeña cantidad de ácido sulfúrico como catalizador. Estos baños funcionan a un pH muy bajo (~0) y requieren temperaturas elevadas (35-55 grados). Sin embargo, la reacción de revestimiento en sistemas hexavalentes es ineficiente, ya que solo se utiliza entre el 10 y el 20 % de la energía eléctrica para depositar cromo metálico.

Ventajas

• Fiabilidad probada por más de un siglo de experiencia industrial.
• Alta dureza superficial (normalmente 800-1000 Vickers)
• Excelente resistencia a la corrosión
• Acabado de espejo icónico con un tinte ligeramente azulado.
• Los depósitos gruesos crean microgrietas que pueden ayudar en la lubricación.

Defectos

• El espesor desigual del revestimiento es estándar.
• Los compuestos tóxicos y cancerígenos representan una grave amenaza.
• Baja eficiencia del cátodo que resulta en menores tasas de deposición
• Mala cobertura en los recreos debido a la -capacidad limitada de lanzamiento

2. Cromado trivalente (Cr3⁺)

El cromado trivalente utiliza cromo en el estado de oxidación + 3. y se ha convertido en una alternativa más segura al cromo hexagonal con mucha menos toxicidad.

Química y tecnología de procesos.

Los baños de cromo trivalente suelen utilizar sulfato de cromo o cloruro de cromo como fuente principal de cromo, junto con agentes complejantes y aditivos patentados. Ayudan a estabilizar el Cr3⁺ en solución y evitan que se oxide a Cr⁶⁺ tóxico durante el proceso de recubrimiento.

Ventajas

• Significativamente más seguro que el recubrimiento hexavalente.
• Mayor eficiencia del cátodo y velocidad de recubrimiento más rápida.
• Proporciona una cobertura más uniforme de formas complejas y áreas empotradas.

Defectos

• Menor resistencia a la corrosión en comparación con el cromo hexagonal a igual espesor.
• La mayor sensibilidad a la suciedad y las impurezas metálicas puede desestabilizar el funcionamiento del baño.
• Química más cara, que requiere un control de proceso más estricto.

3. Cromado bivalente (Cr2⁺)

El cromado divalente - es un nuevo método experimental que utiliza cromo en estado de oxidación + 2 (Cr2⁺). Pero este no es un proceso industrial muy extendido, principalmente porque el Cr2⁺ es muy inestable en soluciones acuosas y se oxida rápidamente a las formas trivalentes (Cr3⁺) o hexavalentes (cr⁶⁺), más estables.

Sin embargo, alrededor de 2020, los investigadores descubrieron compuestos estables de cloruro de cromo (crcl₂) en agua en altas concentraciones. Utilizando altas densidades de corriente (por ejemplo, ~20 mA/cm2) y una cuidadosa exclusión del oxígeno, se han demostrado depósitos de cromo vibrantes en baños de Cr2⁺. Si se perfecciona, podría ofrecer un tercer método de cromado que combine algunas de las ventajas del trivalente (menor toxicidad) con una alta eficiencia.

Comparación: Cr⁶⁺ frente a Cr3⁺

Varios tipos de cromado.

El cromado se puede adaptar tanto para lograr una apariencia decorativa como para un desempeño funcional. A continuación se muestran las categorías generales:

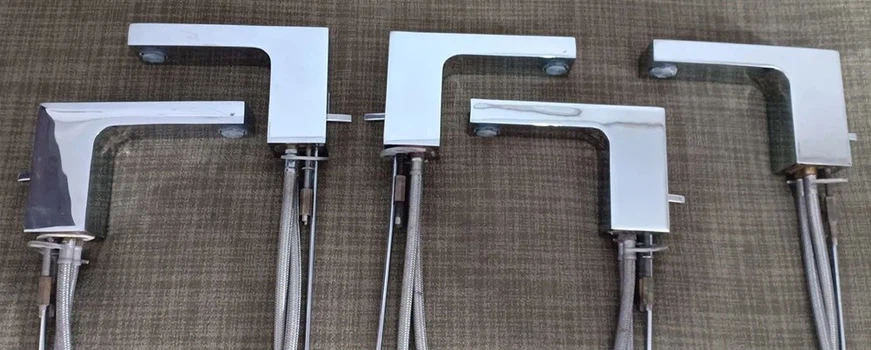

1. Cromado decorativo

El cromo decorativo, también llamado cromo brillante, es una capa delgada destinada principalmente a la estética y la protección contra la corrosión en lugar de una resistencia significativa al desgaste. Es frágil: de 0,05 a 0,5 micrones, aproximadamente de 2 a 20 micropulgadas. Lo justo para darle su característico aspecto brillante azulado.

Normalmente se aplica en baños de cromo hexavalente a temperaturas más bajas (~40 grados C) para producir un acabado brillante. El tiempo de recubrimiento es corto porque el recubrimiento es delgado, a menudo solo de 1 a 5 minutos después de la aplicación. A menudo se encuentra en molduras de automóviles, accesorios de plomería y electrodomésticos/artículos para el hogar.

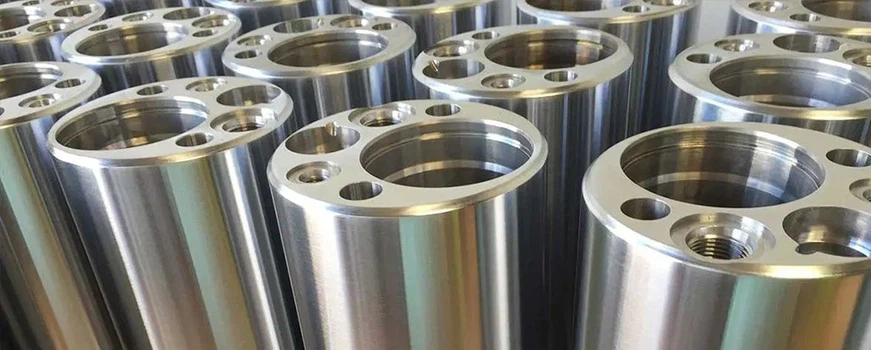

2. Cromado duro

El cromo duro, también conocido como cromo técnico o cromo industrial, generalmente de 0,005 a 0,020 pulgadas de espesor o incluso más, se utiliza para proporcionar características funcionales como resistencia al desgaste, reducción de la fricción y restauración de componentes.

La principal ventaja del cromo duro es su dureza extremadamente alta (alrededor de 65-70 HRC). Comúnmente utilizado en vástagos de cilindros hidráulicos, pistones y máquinas herramienta. El cromo duro puede ser beneficioso en cualquier componente que se deslice, gire o esté sujeto a contacto repetido para evitar irritaciones, irritaciones o desgaste.

Proceso: normalmente se realiza en un baño de cromo hexavalente a ~50-60 grados C con una densidad de corriente mayor que el revestimiento decorativo. La aplicación del recubrimiento lleva mucho tiempo, desde varias horas hasta toda la noche, para lograr el espesor deseado. El cromo duro no tiene un acabado de espejo después del recubrimiento. Suele ser de un gris semiclaro a mate.

3. Cromado fino y denso

El cromo fino y denso (TDC) - es una forma especializada de cromado duro caracterizado por depósitos relativamente delgados (quizás de 2 a 8 µm). La dureza es similar a la del cromo duro normal (~800 + HV), lo que proporciona una buena protección contra la corrosión. Debido a que carece de las típicas microfisuras, a menudo proporciona una mejor barrera de protección por micra de espesor que el cromo duro convencional.

Se utiliza comúnmente en herramientas de precisión, componentes aeroespaciales, equipos médicos y moldes. Un ejemplo es el proceso patentado de Armoloy - que produce cromo fino y denso que se utiliza en moldes y piezas de máquinas para reducir la fricción y el desgaste.

Proceso: el revestimiento TDC se realiza normalmente utilizando baños de cromo hexavalente o trivalente modificado bajo un estricto control de temperatura, densidad de corriente y aditivos. El resultado es una capa fina, suave como el satén y que se adhiere firmemente.

4. Cromado-flash

Flash Chrome - es una capa extremadamente delgada, generalmente de solo 1 a 5 micrones. Está destinado principalmente a fines cosméticos o aplicaciones en las que se necesita muy poco cromo para proteger contra el deslustre. No es lo suficientemente grueso como para reducir significativamente el desgaste o la corrosión por sí solo.

Proceso: El cromado instantáneo se puede lograr en un baño de revestimiento hexavalente estándar, pero con tiempos de revestimiento muy cortos, que van desde unos pocos segundos hasta unos pocos minutos. A menudo se encuentra en equipos, herramientas y sujetadores pequeños, o como destello final en piezas de plástico metalizadas.

5. Placa de cromo satinado

El cromo satinado - es un acabado decorativo con acabado mate o satinado-mate en lugar del habitual acabado espejo. El cromo satinado se crea alterando la textura de la superficie del metal base antes de aplicar una fina capa de cromo. Esto se puede lograr usando:

• Sustrato de níquel con pequeñas micropartículas para la dispersión de la luz.
• Superficie cepillada mecánicamente o granallada antes de la aplicación de cromo.
• Aditivos especiales para bañeras que cambian la textura de la capa de cromo.

Proporciona protección contra la corrosión como el cromo y al mismo tiempo mantiene una apariencia atractiva, y también es popular para herramientas donde es práctico un acabado antideslumbrante, como llaves o herramientas a presión.

6. Cromado negro

A diferencia de la pintura negra o el recubrimiento en polvo, el cromo negro se aplica mediante galvanoplastia, generalmente sobre una capa base de níquel. El color negro se logra modificando la química del baño de revestimiento con compuestos adicionales como azufre, selenio o aditivos patentados que alteran la estructura cristalina del cromo depositado. El resultado es un revestimiento metálico negro duradero que está firmemente adherido al sustrato.

Uno de los beneficios clave del cromo negro es su capacidad para absorber la luz y reducir el deslumbramiento, lo que lo hace muy deseable para instrumentos ópticos, equipos de defensa y molduras de automóviles de lujo. Al mismo tiempo, proporciona dureza moderada y resistencia a la corrosión, especialmente cuando se aplica sobre una base de níquel de dos capas y un recubrimiento superior.

Sin embargo, el cromo negro suele ser más delgado que el cromo duro y su durabilidad no es adecuada para componentes industriales que operan en entornos hostiles sujetos a alta abrasión. La uniformidad del color también puede variar según el proceso y la geometría de la pieza, por lo que es necesario un control estricto del proceso.

7. Cromado con microgrietas

Normalmente, el cromado es inherentemente susceptible a agrietarse al enfriarse debido a tensiones internas. El cromo microgrietas aumenta intencionalmente el número de estas grietas al hacer que cada grieta sea muy pequeña y muy juntas.

Хром с микротрещинами полезен для износа и смазки. Плотная сеть трещин может задерживать смазочные материалы, что отлично подходит для гидравлических цилиндров, поршневых штоков и компонентов двигателя, которые нуждаются в постоянной смазке. Он также используется в высококачественном декоративном хроме для автомобильной промышленности, где микротрещины хрома (>1000 grietas por pulgada) en capas de níquel es estándar para proporcionar propiedades anticorrosión superiores.

8. Cromado microporoso

El cromo microporoso se refiere al cromo con microfisuras, pero en lugar de grietas, la capa de cromo contiene una alta densidad de poros de escala micrométrica en la superficie.

Esto generalmente se logra depositando una capa de níquel que contiene partículas finas, creando una superficie de níquel con miles de pequeños poros o nódulos. Cuando se aplica cromo encima, el cromo tendrá poros microscópicos correspondientes o diferencias en la estructura del grano en esas áreas.

El principal beneficio es la resistencia a la corrosión, principalmente en motores de alto rendimiento y piezas de automóviles, componentes aeroespaciales y cualquier aplicación donde la máxima vida útil contra la corrosión sea crítica.

9. Cromado compuesto

El cromado compuesto, también conocido como cromado reforzado con partículas, es una tecnología avanzada de cromado en la que partículas sólidas como cerámicas, carburos o polímeros se depositan conjuntamente sobre una matriz de cromo durante el proceso de cromado. El resultado es un recubrimiento compuesto que combina la dureza de la superficie y la resistencia a la corrosión del cromo con las propiedades mejoradas de desgaste, fricción o lubricación de las partículas incrustadas.

Esto se considera cuando el cromo duro simple no es suficiente. Una de las aplicaciones notables de los - anillos de pistón de motores diésel es para motores grandes. Además, los componentes aeroespaciales, las piezas hidráulicas o los moldes que están sujetos a un gran desgaste pueden beneficiarse.

Ventajas del cromado.,

1. Vida útil prolongada de los componentes

El cromado, que añade una capa de metal duro e inerte, protege el material base del desgaste y la corrosión.

2. Excelente dureza y resistencia al desgaste.

El voltaje del cromo es de aproximadamente 800-1000 HV y puede aumentar significativamente la dureza de la superficie de la pieza.

3. Protección contra la corrosión

El cromo, principalmente sobre el níquel, proporciona una excelente resistencia a la humedad, muchos productos químicos y la oxidación.

4. Atractivo estético

La brillante apariencia de espejo del cromo es hermosa. Proporciona a los productos una apariencia magníficamente pulida y altamente reflectante.

5. Resistencia al calor

El cromo duro mantiene su dureza y resiste la oxidación incluso a altas temperaturas, lo que lo hace ideal para aplicaciones que requieren mucho calor, como piezas de motores y cañones de armas de fuego.

6.Fácil de limpiar

La superficie cromada lisa y no porosa resiste manchas y bacterias, lo que la hace fácil de limpiar e ideal para usar en baños e instrumentos médicos.

7. Baja fricción

El cromo duro tiene un coeficiente de fricción naturalmente bajo, a menudo entre 0,1 y 0,2 cuando se lubrica, que es más bajo que el de muchos metales.

8. Mantenibilidad (para cromo duro)

Las piezas industriales desgastadas se pueden reemplazar con cromo duro para restaurar las dimensiones, lo que suele ser más económico que fabricar piezas nuevas.

Desventajas del cromado.

El cromado también tiene una serie de desventajas que hay que tener en cuenta:

1. Cuestiones ambientales y de salud

Una de las desventajas más importantes del cromado es la toxicidad del cromo hexavalente (cr⁶⁺). La extracción adecuada de humos, la capacitación en seguridad de los trabajadores y los sistemas de eliminación de desechos químicos son esenciales para el cumplimiento.

2. Altos costos operativos

El proceso de cromado no es adecuado para todas las aplicaciones. La producción de productos químicos peligrosos requiere equipos auxiliares, lo que aumenta los costos operativos. Además, las líneas de cromado suelen requerir importantes inversiones en equipamiento.

3. Fragilidad y riesgo de agrietamiento

El cromo duro, especialmente cuando se aplica en capas más gruesas, puede resultar quebradizo. Esto aumenta el riesgo de microfisuras o descamación debido a tensiones mecánicas o ciclos térmicos. Resolver este problema a menudo requiere un lijado posterior al recubrimiento y un control del espesor de la capa, lo que aumenta el tiempo y los costos de producción.

4. Dificultades con la geometría compleja.

El cromado es inherentemente un proceso en la línea de visión, por lo que lograr un espesor uniforme en piezas de formas complejas, como agujeros internos o huecos profundos, es un desafío.

¿Qué materiales se pueden utilizar para el cromado?

El cromado se puede aplicar a una variedad de materiales base, pero no todos los materiales son tan simples como el cromado. Las razones comunes incluyen:

1. Acero y hierro fundido

Este es el material recubierto más común. Acero dulce, acero al carbono, acero aleado, hierro fundido, etc. Se puede cromar - desengrasar, grabar con ácido, posiblemente electrolimpiar y luego enchapar.

2. acero inoxidable

Puede cromarse, aunque la capa pasiva de óxido del acero inoxidable dificulta la adhesión. A menudo, primero se aplica un tratamiento especial de níquel a la madera para garantizar que el cromo se adhiera.

3. Cobre y aleaciones de cobre.

Las placas de aleación de cobre son muy fáciles de usar ya que son buenos conductores. Cuando se recubre directamente sobre cobre/latón, a veces se utilizan primero limaduras de cianuro de cobre para la adhesión, luego níquel y luego cromo.

4. Aleaciones de zinc

El zinc se puede revestir con cromo, pero la superficie debe estar en buenas condiciones. Para sellar y recubrir el zinc, generalmente se aplica una capa de cobre, seguida de una placa de cobre más gruesa, níquel y cromo.

5. Aluminio y aleaciones de aluminio.

El aluminio no se puede galvanizar directamente porque forma inmediatamente una capa de óxido. Normalmente, la pieza se somete a un proceso de galvanización, luego se aplica una fina capa de cobre o níquel sin electrodos y puede comenzar el revestimiento normal.

6. Plásticos

El plástico en sí no es conductor, pero se puede grabar para darle rugosidad a la superficie y luego recubrirlo químicamente con una fina capa de níquel o cobre no electrolizable para hacerlo conductor.

7. Otros metales

El níquel y las aleaciones de níquel se pueden cromar. El titanio y el magnesio son posibles, pero son difíciles de recubrir debido a los -óxidos duros.

¿Cómo elegir un método de cromado?

La elección del proceso de cromado adecuado depende de lo siguiente:

1. Por apariencia

El cromado decorativo es ideal cuando el objetivo es mejorar el atractivo visual y al mismo tiempo proporcionar una resistencia básica a la corrosión. El cromo brillante sobre níquel crea un acabado similar a un espejo, mientras que el cromo satinado o negro crea una apariencia más suave o distintiva. Estos finos revestimientos conservan los detalles finos y se utilizan a menudo en molduras, emblemas y otros componentes visibles.

2. Para resistencia al desgaste

Se prefiere el cromado duro para piezas sujetas a alta fricción o que requieren restauración de la superficie. El cromo fino y denso garantiza una alta precisión y una superficie sin grietas. El cromo duro estándar proporciona la máxima vida útil y se puede mecanizar más adelante. El cromo duro con microfisuras o microporosidad es adecuado para aplicaciones donde la retención de aceite o una mayor vida útil a la fatiga son importantes.

3.Dependiendo del material base

Sólo se puede aplicar cromo decorativo fino a las piezas de plástico, generalmente sobre capas de cobre y níquel. Las aleaciones de aluminio y zinc a menudo requieren imprimaciones especiales como zincato o cobre. El acero inoxidable se puede recubrir con cromo duro, pero requiere un niquelado para garantizar la adhesión.

4. Consideración de los factores ambientales.

El cromo trivalente es más seguro para fines decorativos porque produce menos emisiones peligrosas. En situaciones con regulaciones estrictas, las alternativas sin cromo, como HVOF o niquelado sin electrodos, pueden ser más adecuadas.

5. Dependiendo de los requisitos de espesor y tolerancia.

Si las piezas no se pueden recubrir con un espesor de más de unas pocas micras, se debe utilizar cromo flash-o cromo fino y denso. Para piezas que requieren una acumulación significativa de material, como la reparación de componentes desgastados, el cromo duro estándar es uno de los pocos métodos de revestimiento que puede producir capas gruesas y duraderas.

Áreas de aplicación del cromado.

En el sector de la automoción, proporciona un acabado vibrante y de alta calidad para molduras, parrillas y llantas, mientras que el cromo duro mejora la resistencia al desgaste de las piezas del motor, los vástagos y los ejes de los pistones. En aplicaciones de fabricación y maquinaria pesada, protege herramientas, moldes, cilindros hidráulicos y rodillos de la abrasión y la corrosión, proporcionando una larga vida útil y estabilidad dimensional.

Las aplicaciones aeroespaciales incluyen revestimientos en trenes de aterrizaje, actuadores y varillajes hidráulicos para soportar cargas y condiciones ambientales extremas. El cromo decorativo también viene de serie en accesorios de plomería, como grifos y cabezales de ducha, dándoles un acabado reflectante y resistente a la corrosión. Al mismo tiempo, ayuda a crear superficies lisas, complejas y esterilizables para instrumentos y dispositivos quirúrgicos específicos en el campo médico.

¿Qué equipo se requiere para aplicar el cromado?

Desde pequeñas unidades de mesa hasta grandes líneas de recubrimiento industrial -, las necesidades básicas de equipo - son las mismas:

1. Recubrimiento del tanque

El cromado se realiza en tanques resistentes a los ácidos, generalmente hechos de plástico o acero revestidos de plomo. Para el cromo duro, los tanques suelen ser verticales, cilíndricos o rectangulares. Los tanques horizontales o largos con la parte superior abierta se utilizan para revestir bobinas y piezas grandes.

2. Fuente de alimentación (rectificador)

Se requiere un rectificador de CC para convertir la energía de la red de CA en energía de CC de alta corriente y bajo voltaje para aplicaciones de recubrimiento. Capaz de entregar corriente constante y sin ondulaciones y, a menudo, tiene potencia ajustable para controlar con precisión la densidad de corriente.

3. Estanterías y accesorios

Las piezas se montan sobre soportes o dispositivos conductores que sirven como soporte y elementos conductores. Por lo general, hechos de cobre o latón, estos postes están recubiertos con materiales aislantes como plastisol, exponiendo solo los puntos de contacto para garantizar la conductividad eléctrica.

4. Ánodos

Los ánodos están suspendidos en un tanque y conectados a la salida positiva del rectificador. En el cromado hexavalente, los ánodos suelen ser placas o varillas de una aleación de plomo insoluble que simplemente conducen la electricidad y duran mucho tiempo. Los baños trivalentes a veces utilizan ánodos de grafito o titanio con una capa de óxido metálico mixto porque el plomo puede contaminar estos baños.

5. Equipos de pretratamiento

Antes de aplicar el cromo, las piezas suelen pasar por una línea de pretratamiento con varios tanques. Esto incluye desengrasado por inmersión (calentado), electrolimpieza (solución alcalina con corriente), activación ácida y múltiples tanques de lavado. El cromado decorativo requiere tanques de imprimación adicionales de cobre y níquel, cada uno con su propio material de ánodo y sistema de enderezamiento.

6. Ventilación por extracción y control de humos.

El revestimiento con cromo hexavalente produce una neblina tóxica de ácido crómico; Los tanques de recubrimiento están equipados con campanas extractoras que expulsan los vapores a los sistemas de depuración, a menudo utilizando eliminadores de neblina a base de agua. Los sistemas modernos pueden agregar productos químicos antivaho o perlas de plástico flotantes para reducir la generación de aerosoles en la fuente.

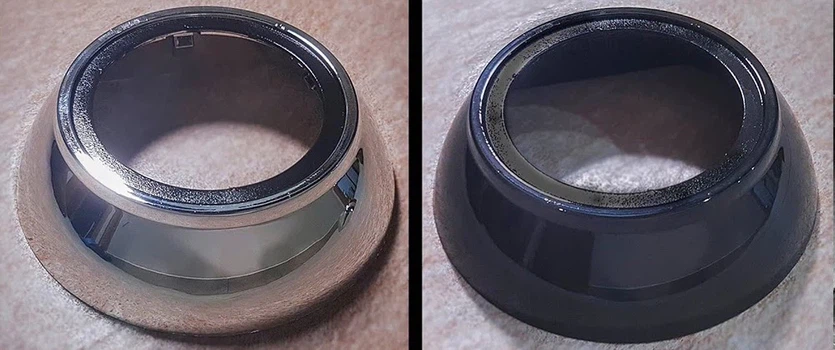

Cómo quitar el cromado

Existen varios métodos para eliminar el cromado; los enfoques comunes incluyen el decapado mecánico, el decapado químico y el revestimiento inverso.

1. Eliminación mecánica

La eliminación mecánica tiene la ventaja de que no utiliza productos químicos peligrosos. Sin embargo, esto puede llevar mucho tiempo y potencialmente cambiar las dimensiones de la pieza o el acabado de la superficie. Métodos como:

• Procesamiento abrasivo

El chorro de arena o el granallado pueden eliminar eficazmente el cromo al corroerlo. Esto es bueno para aplicar cromo duro y espeso a superficies duraderas y a piezas que se pueden pulir más adelante.

• Molienda

Chrome es duro y requiere fuerza; Se utilizan abrasivos de carburo de silicio u óxido de aluminio. Las piezas planas se pueden lijar con papel de lija o con una lijadora de banda. Para aplicar cromo decorativo a los artículos, las tiendas suelen pulir las capas de cromo y níquel en preparación para la nueva aplicación.

• Limpieza ultrasónica

Un limpiador ultrasónico utiliza ondas sonoras de alta frecuencia en un líquido para crear cavitación, que elimina los revestimientos de las piezas delicadas.

2. Decapado químico

Los métodos químicos se suelen utilizar sólo para sustratos metálicos; disuelven la capa de cromo utilizando reactivos:

• Decapado con ácido (ácido clorhídrico)

Sumerja la pieza de cromo en un baño de ~30-40% HCl. El ácido reaccionará con la capa de cromo para formar cloruro de cromo soluble y eliminarlo eficazmente. El decapado con HCl funciona bien en cromo decorativo y no tiene mucho efecto en el revestimiento de níquel o cobre.

• Decapado alcalino (hidróxido de sodio)

Las bases fuertes como el hidróxido de sodio (NaOH) también pueden eliminar el cromo. Pero a menudo se utiliza para eliminar el cromo del acero. Tiende a actuar más lentamente que el ácido y tiene menos riesgo de fragilización por hidrógeno que el ácido.

3. Galvanoplastia inversa

El enchapado inverso, o decapado electrolítico, utiliza corriente eléctrica para disolver el cromo en una pieza invirtiendo el proceso de enchapado.

Una instalación típica utiliza un baño de ácido crómico/ácido sulfúrico, pero la pieza que se va a retirar ahora está conectada como un ánodo. Otro electrolito utilizado para el revestimiento inverso es el hidróxido de sodio (sosa cáustica) con una pequeña cantidad de agente oxidante.

La ventaja de la galvanoplastia inversa es que permite depositar formas complejas de manera uniforme y controlarlas. Sin embargo, utiliza los mismos productos químicos nocivos que la cubierta, por lo que se requiere EPP y ventilación.

Cómo reparar el cromado

Es posible volver a cromar un producto que previamente ha sido cromado, el proceso general es el siguiente:

1. Quitar el cromo viejo

La capa de cromo existente debe eliminarse primero mediante una tira química o electroquímica para evitar pérdida dimensional. Si la pieza tenía varias capas (cromo sobre níquel sobre cobre), normalmente se eliminará al menos el cromo.

2. Reparación de metal base

Si el metal base está dañado, se repara a continuación. Para un elemento decorativo, los huecos de la base se lijarán, rellenarán, etc. Si una pieza industrial se desgasta por-estar subdimensionada, puede deberse a soldaduras o nuevo espesor de revestimiento.

3. Preparación de la superficie

La pieza base se prepara como nueva, se limpia, se pule y se activa - cualquier recubrimiento restante se trata como metal base.

4. Proceso de repintado

La pieza pasa por etapas de enchapado, tal vez cobre ácido y níquel, luego cromado para un elemento decorativo, o directamente cromado duro para una pieza industrial. Básicamente, esto es lo mismo que aplicar un recubrimiento a una pieza nueva.

5. Finalización

Una vez recubierta, la pieza puede pulirse con fines decorativos o mecanizarse con fines funcionales para lograr el acabado y las dimensiones deseadas.

Defectos comunes en el cromado.

Si bien proporciona excelentes propiedades superficiales, el cromado puede provocar una serie de defectos si se ejecuta mal o se expone a condiciones inadecuadas.

1. Pelar

Uno de los defectos más comunes en el enchapado - es cuando la capa de cromo no se adhiere bien al metal base, lo que produce ampollas y descamación del cromo. Una limpieza inadecuada de la superficie, una mala activación o la falta de una capa protectora son las principales causas.

¿Cómo solucionar esto? Asegúrese de desengrasar a fondo, activar el ácido y aplicar correctamente la capa protectora a materiales complejos -aceros de alta resistencia después de la cocción para eliminar el hidrógeno. Encienda la corriente gradualmente para evitar la polarización de la superficie.

2. Cobertura desigual

Se sabe que el cromado hexavalente tiene una baja capacidad de desprendimiento, lo que da como resultado un espesor desigual. Esto significa que puede quedar muy poco cromo en las esquinas interiores, huecos profundos o agujeros, mientras que se formará una gran acumulación en los bordes y crestas.

Las soluciones incluyen el uso de ánodos auxiliares o tiempos de recubrimiento más prolongados a corrientes más bajas para alcanzar áreas de baja densidad de corriente.

3. Ulceración

Las ulceraciones aparecen como pequeños poros, cráteres o diminutas manchas oscuras en la superficie cubierta. Esto puede deberse a suciedad, grasa o burbujas de gas (principalmente hidrógeno) que impiden su deposición en zonas localizadas. La contaminación del baño o la alta tensión superficial también son factores que contribuyen.

Para evitar picaduras, limpie a fondo y mezcle adecuadamente para eliminar las burbujas, use agentes humectantes en cantidades seguras y filtre la solución para eliminar los sólidos.

4. Combustión

La combustión se refiere a una densidad de corriente excesiva o una temperatura baja del baño que provoca deposición incontrolada y desprendimiento de gas. El gas puede penetrar el sedimento y ennegrecerlo con óxidos. Esto ocurre a menudo en bordes o esquinas afilados donde se concentra la corriente.

Cómo solucionarlo: reduzca la densidad de corriente o aumente la temperatura del baño. Utilice blindaje de bordes o cambie la geometría de la pieza para reducir la concentración de corriente en las esquinas. Las piezas muy quemadas deben retirarse y sustituirse por otras nuevas.

5. Rugosidad/Depósitos granulares

La superficie cromada parece rugosa o desigual, a veces con una textura lechosa o mate. Esto suele deberse a contaminación en el baño de revestimiento, como polvo, partículas o subproductos de la corrosión. Además, encender la corriente antes de alcanzar la densidad de corriente de inmersión parcial total puede provocar la formación de formaciones dendríticas "en forma de árboles".

¿Cómo solucionar esto? Asegúrese de que el baño esté filtrado y mantenido adecuadamente, controle los niveles de sulfato y controle la corrosión del ánodo. Aplique corriente solo después de que la pieza esté completamente sumergida en agua. Considere usar ánodos auxiliares o reducir la densidad de corriente en áreas de alta corriente para evitar una gran adherencia.

6.Chicharrón

Por qué sucede esto: El cromo duro produce naturalmente microfisuras, pero una tensión interna excesiva o un recubrimiento demasiado grueso causarán macrofisuras y comprometerán la protección contra la corrosión.

Las soluciones incluyen la aplicación de múltiples capas de revestimiento con pasos de descarga, el ajuste de la química del baño (por ejemplo, la proporción del catalizador) para reducir el estrés o el uso de revestimiento por pulsos para reducir el estrés.

7.cambio de color

En cambio, el cromo, que debería ser plateado brillante y azulado, aparece amarillento, verdoso o marrón. Esto puede deberse a la mala calidad de las capas de níquel subyacentes, ya que el cromo decorativo es extremadamente fino y refleja la capa subyacente. El sobrecalentamiento durante el uso también puede provocar una decoloración azul o amarilla debido a la oxidación.

¿Cómo solucionar esto? Asegúrese de que la imprimación de níquel tenga el brillo adecuado y esté muy pulida antes del recubrimiento. Evite el sobrecalentamiento de las piezas durante el uso o procesamiento posterior.

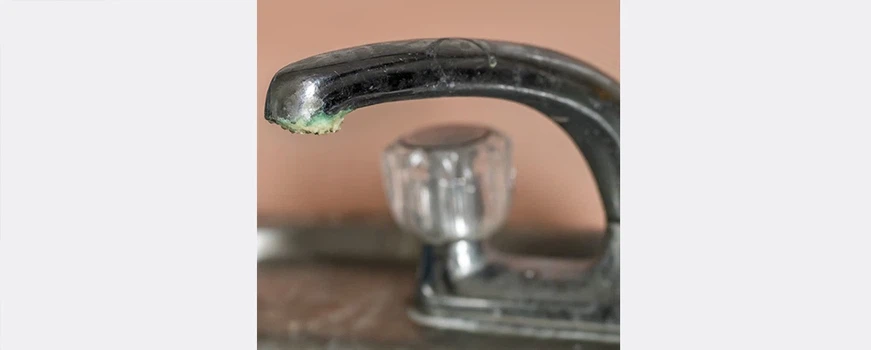

8. Lixiviación de cromo o manchas verdes.

Si las piezas no se enjuagan adecuadamente después del recubrimiento, el ácido crómico residual puede filtrarse y provocar manchas o grabados. Manchas verdes o signos de corrosión que aparecen horas o días después de la aplicación del recubrimiento, a menudo alrededor de agujeros o depresiones.

Cómo solucionarlo: Mejore sus procedimientos de lavado e incluya un baño neutralizante después del recubrimiento para eliminar el ácido crómico residual. Preste especial atención a los agujeros profundos o geometrías complejas en las que se almacena la solución.

9. Níquel que sobresale de los bordes.

El cromo decorativo aplicado en finas capas es casi transparente. Supongamos que el recubrimiento es demasiado fino o está distribuido de manera desigual. En este caso, la capa de níquel situada debajo puede traslucirse con bordes amarillentos o cálidos, especialmente en bordes afilados o superficies difíciles.

Cómo solucionarlo: asegúrese de que el espesor del revestimiento sea adecuado y utilice ánodos auxiliares o de bloqueo optimizados para mejorar el cromado, especialmente en las zonas de bordes y huecos. Siempre verifique la uniformidad durante la calificación del proceso.

Cómo pintar sobre cromado

Es posible aplicar pintura sobre cromado; Los siguientes pasos le ayudarán a conseguir un acabado duradero.

1. Limpiar bien la superficie

Comience eliminando toda la suciedad, aceite y grasa de la superficie cromada. Después de la limpieza, seque bien la superficie con un paño sin pelusa.

2. Lijar el cromo

El acabado espejo del cromo impide una correcta adherencia. Utilice papel de lija de grano 220 a 320 para lijar toda la superficie de manera uniforme, volviéndola áspera para que la imprimación se adhiera eficazmente.

3. Aplicar imprimación autograbante

La imprimación estándar no se adhiere bien al cromo. En su lugar, utilice una imprimación autograbante que contenga compuestos ácidos que se unan químicamente al metal.

4. Utilice una imprimación resistente (opcional)

Si la superficie tiene imperfecciones o requiere nivelación adicional, aplique una imprimación de alta calidad sobre la capa de grabado. Una vez seca, lije ligeramente la superficie con papel de lija de 400 a 600 para crear una base lisa para la pintura.

5. Aplique pintura con un acabado compatible con metales.

Elija una pintura para superficies metálicas, como esmalte acrílico, uretano o pintura para automóviles. Aplique varias capas finas en lugar de una capa gruesa, permitiendo un tiempo de secado adecuado entre capas.

6. Aplique una capa protectora transparente (recomendado)

Termine con una capa superior transparente para mejorar la durabilidad y evitar que se descascarille o se decolore. Los recubrimientos transparentes de uretano o acrílico brindan una resistencia superior a los rayos UV y a los químicos, especialmente para piezas exteriores o resistentes al desgaste.

¿Es caro el cromado?

El coste del cromado puede variar mucho dependiendo de varios factores; No existe un precio único:

1. Tipo de cromado

El cromado decorativo generalmente es menos costoso porque utiliza capas más delgadas y se aplica sobre una base de níquel. El cromado duro es más caro debido a -los revestimientos son más gruesos y al control preciso.

2. Tamaño y geometría de la pieza

Las piezas más grandes o más complejas requieren preparación adicional y tiempos de recubrimiento más prolongados. Las ranuras, roscas o rebajes profundos también aumentan el coste.

3. Requisitos de preparación de la superficie.

Las piezas con óxido, cromo viejo o dañados deben retirarse y limpiarse antes de recubrirlas. El arenado o pulido aumenta el tiempo y los costes de trabajo.

4. Material de respaldo

Algunos metales, como el aluminio, requieren un tratamiento previo especial o capas de níquel antes de aplicar el cromo, lo que aumenta el costo.

5. Espesor de la capa de cromo

Los recubrimientos más gruesos (como el cromo complejo) requieren más tiempo y material, lo que genera un costo unitario más alto.

6. Tamaño del lote

El recubrimiento de alto volumen reduce el costo de cada pieza mediante eficiencias de instalación y economías de escala.

¿Qué componentes químicos intervienen en el cromado?

Las soluciones de cromado suelen contener compuestos de cromo y productos químicos auxiliares para permitir la aplicación de galvanoplastia. El principal componente activo es el ácido crómico (CRO₃), que asegura la deposición de iones de cromo sobre el sustrato.

Al aplicar cromado hexavalente, el baño contiene ácido crómico con una pequeña cantidad de ácido sulfúrico como catalizador para mejorar la eficiencia de la aplicación. En el cromado trivalente, la fuente de cromo es el sulfato de cromo o el cloruro de cromo, combinado con agentes complejantes y productos químicos tampón para estabilizar el baño y controlar el pH. Se pueden incluir aditivos adicionales como agentes humectantes, abrillantadores o limpiadores de granos para mejorar la apariencia, dureza o adhesión del recubrimiento.

Estándares de la industria para cromado

Los procesos de cromado deben cumplir estrictos estándares industriales para garantizar la calidad, la seguridad y la productividad. Los estándares clave incluyen:

• ASTM B177/B177M – Guía para la tecnología de galvanoplastia de cromo
• ASTM B650 – Especificación para recubrimientos de cromo electrodepositados en piezas automotrices exteriores
• AMS 2460 – Especificación de materiales aeroespaciales para cromado duro
• ISO 1456:2009 – Recubrimientos metálicos, galvanoplastia de níquel, cromo y cobre con fines decorativos.
• Cumple con REACH/RoHS: normas medioambientales que limitan el uso de sustancias peligrosas como el cromo hexavalente en Europa.

Alternativas al cromado

A continuación se presentan algunas alternativas comunes al cromado, junto con sus principales beneficios y consideraciones.

1. Niquelado sin electrodos

El niquelado sin electrodos le permite aplicar un recubrimiento de aleación de níquel-fósforo a una superficie sin el uso de corriente eléctrica externa. En cambio, la deposición se produce como resultado de una reacción química en un baño de revestimiento.

Ventajas: Espesor uniforme incluso con geometrías complejas, excelente resistencia al desgaste y a la corrosión, buena dureza y menor riesgo ambiental que el cromo hexavalente.

2. Recubrimiento de zinc

La galvanoplastia de zinc aplica una fina capa de zinc a piezas de acero o hierro para protegerlas de la corrosión. El zinc actúa como un recubrimiento de sacrificio que se corroe antes que el acero subyacente.

Ventajas: Económico, ampliamente disponible y fácil de aplicar con tratamientos posteriores como pasivación para mejorar la protección contra la corrosión.

3. Recubrimiento en polvo

El recubrimiento en polvo utiliza un polvo seco cargado electrostáticamente que se rocía sobre la pieza y se cura con calor para formar una capa protectora duradera.

Ventajas: Respetuoso con el medio ambiente (sin VOC), disponible en una variedad de colores y texturas, excelente resistencia a la intemperie y al impacto.

4. Anodizado

El anodizado - es un proceso electroquímico que espesa la capa de óxido natural del aluminio, aumentando su durabilidad y resistencia a la corrosión y al desgaste.

Ventajas: Protección liviana, se puede pintar en variedad de colores y tiene excelente adherencia a pinturas y adhesivos.

5. Recubrimientos PVD (deposición física de vapor)

Los recubrimientos PVD-como el nitruro de titanio (TiN) o el nitruro de cromo (CrN) se aplican en una cámara de vacío utilizando materiales de recubrimiento evaporados.

Ventajas: Extremadamente duradero, resistente al desgaste, respetuoso con el medio ambiente en comparación con la galvanoplastia, disponible en colores metálicos como oro, negro o plata.

Conclusión

El cromado sigue siendo un método de acabado fiable para lograr un equilibrio entre estética, dureza y resistencia a la corrosión. Si bien Redexpart no ofrece cromado como un servicio independiente, sí lo brindamos como parte del proceso de fabricación de piezas metálicas personalizadas, garantizando que sus componentes se entreguen con precisión y con la capa protectora adecuada.

Preguntas y respuestas

P1: ¿Qué espesor tiene el cromado?

El espesor del cromado decorativo suele ser de 2 a 20 micrones (0,002 a 0,02 mm). El cromado duro, utilizado para la protección contra el desgaste industrial y la corrosión, oscila entre 50 y 250 micras (0,05 a 0,25 mm). En condiciones de funcionamiento severas puede superar las 250 micras.

P2: ¿Cuánto tiempo suele tardar el cromado?

La aplicación del cromado decorativo suele tardar entre 30 minutos y 1 hora, ya que se aplica en una capa fina y brillante. La aplicación del cromado duro puede tardar varias horas, especialmente en el caso de revestimientos industriales gruesos.

Pregunta 3: ¿Cuánto dura el cromado?

El cromado aplicado correctamente puede durar entre 3 y más de 20 años, según el tipo de revestimiento, la exposición ambiental, el espesor y el mantenimiento. Esto es lo que afecta su vida útil:

Cromado decorativo (utilizado en productos de consumo): a menudo dura de 3 a 7 años antes de mostrar signos de picaduras, deslustre o corrosión, especialmente cuando se expone a la intemperie o a un mal cuidado.

Cromado duro (utilizado en la industria): puede durar de 10 a 20 años o más, especialmente en componentes móviles como varillas hidráulicas o matrices, debido a su superior resistencia al desgaste y a la corrosión.

P4: ¿Se oxida el cromado?

El cromado en sí no se oxida, ya que el cromo es naturalmente resistente a la corrosión. Sin embargo, si la capa de recubrimiento se daña debido a rayones, grietas o desgaste, la humedad y el aire pueden penetrar hasta el metal subyacente, que puede corroerse.

P5: ¿El cromado es conductor?

Sí, el cromado es conductor de electricidad, pero la conductividad es ligeramente menor que la del metal base, especialmente si la capa es delgada u oxidada. Los contactos eléctricos o los sistemas de puesta a tierra generalmente no utilizan cromo a menos que esté diseñado específicamente porque puede aumentar la resistencia o el desgaste con el tiempo.
